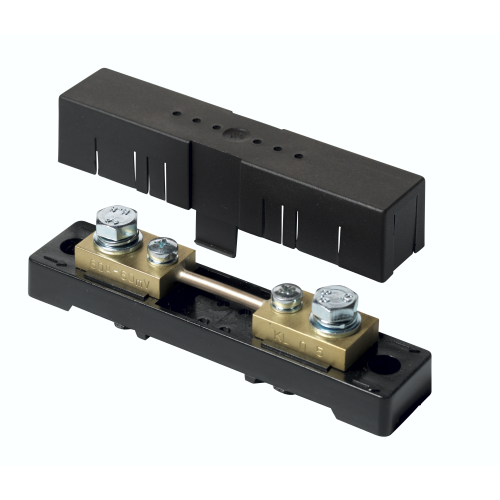

Un shunt es una resistencia que provoca una pequeña caída de tensión. Esta caída de tensión en mV es proporcional a la intensidad de la corriente en amperios que pasa a través de la resistencia. El amperímetro mide este voltaje.

La ventaja del sunt es que se pueden prescindir de cables de gran sección cuando existen corrientes de elevada intensidad (>10 A).

Para medir la corriente total solo se necesitan dos cables pequeños desde el instrumento medidor hasta el shunt integrado en el circuito de masa del sistema de alimentación.

Disponible 2 instrumentos con rangos diferentes:

• Indicador con rango de -60 / +60 A
• Indicador con rango de -150 / +150 A

Voltaje: 12 / 24V

Entrada: 60 mV.
